Tauchsonde
Trübung wird durch Partikel in einer Flüssigkeit verursacht.

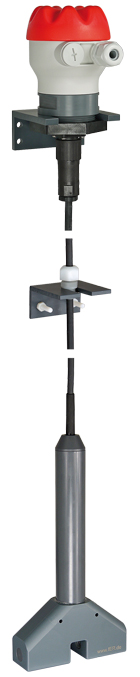

Dieses für offene Behälter oder Kanäle konzipierte Kompakt-Trübungsmessgerät ist als Tauchsonde ausgeführt.
TURBISENS misst die Trübung des Mediums optisch.
Das Messprinzip beruht auf einer kombinierten Durchlicht- / Streulichtmessung gemäß DIN EN ISO 7027, bei der sich ein Sender und ein Empfänger gegenüber stehen und ein weiterer Sender orthogonal (im Winkel von 90°) angeordnet ist.
Die Absorption / Streuung des gesendeten Lichts wird durch die im Anschlusskopf integrierte Auswerteelektronik erfasst, in ein 4 - 20mA umgewandelt und an ein separates Auswertegerät ausgegeben.
Die Messung erfolgt gemäß ISO 7027 (90°-Streulichtmessung).
Ausgangssignal: 4 - 20mA, z.B. zum Anschluss an den Messverstärker BAMOPHOX TUR 436 oder einen Analogen SPS-Eingang
Beachten! Bei Verwendung anderer Messverstärker ist eine externe Spannungsquelle 10 - 30V DC erforderlich
Versorgungsspannung: 24V DCNenn (10 - 30V DC)
Anschlussleistung Hilfsenergie: 1,2W
Anmerkung:
wenn das 4 - 20mA- Messsignal vom angeschlossenen Messverstärker versorgt wird, vermindert sich die Anschlussleistung um 24V DCx 20mA= 0,48W
Umgebungstemperatur: +0°...+45°C
Tauchtiefe Messsonde: max. 10m
Schutzart Tauchkörper: IP68 (max. 10m) nach EN 60 529
Messsonde:
Die Sonde ist über einen wasserdichten Stecker (Schutzart IP67) mit der Auswerteelektronik im Anschlusskopf verbunden
Medientemperatur: 0°...+60°C
Werkstoff Sondenkörper: PVC
Messbereiche:
wählbar über Einstellmenü
0 - 50FNU, 0 - 100FNU, 0 - 200FNU, 0 - 500FNU,
0 - 1000FNU, 0 - 2000FNU*)
*) FNU= Formazin Nephelometric Units
Genauigkeit: ±5% vom aktuellen Messwert und ±1% vom jeweiligen MB-Endwert
Auflösung: 0,01 - 1FNU, in Abhängigkeit vom Messbereich
Anschlusskopf: PBT-Kunststoff, Schutzart IP65 nach EN 60 529 mit 2“-Gewinde, Gegenmutter und Befestigungswinkel
Anzeige u. Signalisierung:
Digitalanzeige im Anschlusskopf zur Anzeige des aktuellen Trübungswertes und zur Programmierung der Betriebswerte Status-LED im Anschlusskopf zur Anzeige von Betriebs- und Alarmsignalen
Bedienung: Drehschalter und Drucktaster, zur Programmierung der Betriebwerte über Bedienmenü
Sondenkabel: resistent gegen verdünnte Säuren und Laugen, Standardlänge: 6m (Sonderlängen auf Anfrage)
Option: Test-Unit zur schnellen Überprüfung der Gerätefunktion
