• Messsystem zur Trennschicht- und Schlammspiegelüberwachung
• Ultraschall-Technologie
• 2 Grenzwertkontakte, 1 Störungskontakt
• Einstellbare Verzögerungszeit
• 3 Messbereiche
  (Erfassung von Schlammdichten von ca. 50g/l bis ca. 250g/l)

-   Schlammabzugssteuerung
-   Überwachung von Sedimentations-Prozessen
-   Schlammhöhenüberwachung in z. B.:
Eindickern
Vorklärungen
Industriellen Prozessen (Eisenhydroxid-Schlämme, Schlämme mit hohen Dichten u. v. a.)

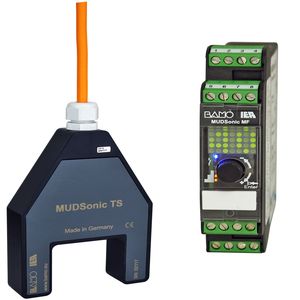

Die Schlammspiegelüberwachung MUDSonic besteht aus der Auswerteeinheit MUDSonic MF mit zugehöriger
Tauchsonde MUDSonic TS. Die Messung basiert auf dem Prinzip der Ultraschallabsorption. Die Sonde detektiert
mit mehreren unterschiedlichen Ultraschallsignalen den Feststoffgehalt des Mediums. Die Tauchsonde wird in einer
definierten Höhe im Medium positioniert und schaltet beim Erreichen der gewählten Schlammdichte einen
Grenzwert. Der Schaltpunkt sowie eine evtl. gewünschte Verzögerungszeit wird an der Auswerteeinheit eingestellt.

Auswerteeinheit MUDSonic MF

Versorgungsspannung: 100...255V AC / 50...60Hz (MUDSonic MF G) oder 10...30V DC und 12...24V AC (MUDSonic MF D)
Leistungsaufnahme: 1...5W
Umgebungstemperatur: -10…+45°C
Ausgangsrelais: 2x potentialfreier Grenzwertkontakt (Schließer)
(Grenzwert überschritten, Grenzwert unterschritten)
1x potentialfreier Störungskontakt (Schließer)

Bei abgeschalteter Versorgungsspannung sind alle Kontakte geöffnet!

Schaltleistung Ausgangsrelais: 250V AC, 3A / 30V DC, 1A

Hinweis: Kontakte sind nicht gegen Überlast gesichert!
Externe Schutzeinrichtung vorsehen!

Abmessungen Gehäuse: 22,5x100x122mm
Abmessungen Hutschiene: 35x7,5mm (DIN EN 60715)
Schutzart: IP40
Anschlussklemmen: Schraubanschluss, max. 1,5mm²
Anzeige: 2½-stellige LED 5x7-Punktmatrixanzeige
1x LED blau, Relais angezogen
3x LED gelb, Messbereich (LOW / MEDIUM / HIGH)
Einstellungen: Dreh-/Druckschalter auf Frontplatte
Schaltverzögerung: Einstellbar 0,1...9,9 Sekunden

Schlammsonde MUDSonic TS

Werkstoff Sensor: PVC
Kabel:Standardmäßig mit 10m TPK-Kabel 2x 0,34mm², geschirmt
oder 10m PVC-Kabel 2x 0,34mm²
Weitere Kabellängen und Kabelausführungen (z. B. öl- und benzinfest...) auf Anfrage!
Maximal zulässige Kabellänge: 50m
Abmessungen: Ca. 145x90x25mm
Schutzart: IP68 (1bar / 10m Wassersäule) nach EN 60529
Messprinzip: Ultraschall
Temperaturbereich: -20°C...+60°C
