• Für Flüssigkeiten und Gase
• DN25 bis DN600
• Ausführungen: Stahl - Edelstahl - PVC - PPH - PVDF
• Horizontale oder vertikale Montage
• Unabhängig von der Viskosität
• Optionen: 4...20mA-Ausgang, Kontakte, Zählwerk, EX-Ausführung

Visualisierung des momentanen Durchflusses in Rohrleitungen in vielen Bereichen:
Wasseraufbereitung, chemische Industrie Prozessindustrie etc.
Die Messung ist viskositätsunabhängig und eignet sich zur Angabe des Durchflusses von Wasser, alkalischen Lösungen und Gasen.

Der KFS Klappendurchflussmesser ermöglicht die Anzeige von Durchflüssen in Rohrleitungen von DN25 bis DN600. Jedes Gerät wird nach den Anforderungen des Kunden kalibriert und mit einer produktspezifischen Skala ausgestattet.
Die Messkammer hat ein Ventil, das auf einer Achse in Verbindung mit einer Stange und einer Feder montiert ist. Der Drehwinkel der Klappe ist proportional zur Durchflussmenge. Eine magnetische Kopplung überträgt die Bewegung der Klappe auf einen Zeiger auf einem Zifferblatt. (Abb. A)
Die KFS-Reihe umfasst zwei Arten von lokalen Indikatoren.

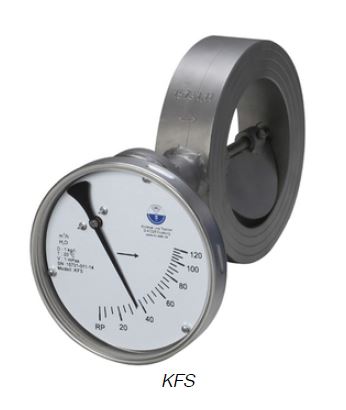

- KFS Standard: Zylindrisches Gehäuse mit Bajonettverschluss

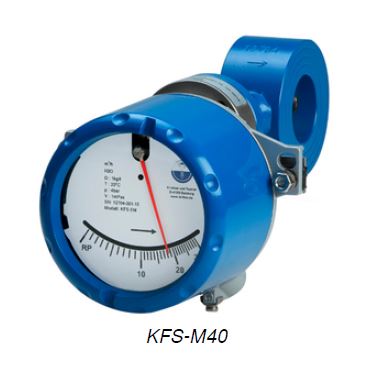

- KFS-M40, (M40-Gehäuse): 4...20mA-Ausgang und Totalisator
Optional: Kontakt-Ausgang
Um eine Überwachungsfunktion hinzuzufügen, kann der Durchflussmesser mit induktiven oder Reed-Kontakten ausgestattet werden. Jeder Kontakt (maximal 2) ist über den gesamten Messbereich einstellbar.
Optional: Übertragung an Ausgang 4...20mA
Ein Konverter kann hinzugefügt werden, um einen 4...20mA-Ausgang (2-Leiter) zu erhalten, der proportional zum momentanen Durchfluss ist.
Er ist werkseitig kalibriert und muss nicht vor Ort kalibriert werden. Die Kalibrierungswerte werden in einem Speicherchip gesichert. Die EM-Ausführung verfügt über einen Verpolungsschutz.

Messgenauigkeit: 5% vom Skalenendwert
Einheiten: l/h, m³/h
Messbereich: 1:10
Schutz Anzeigeteil: IP66 (IP67 für KFS-EM)
Korrosionsschutz Stahlversion: Eingebrannte Epoxydharzlackierung, blau (RAL 5017), seidenmatte Oberfläche Korrosionsklasse C2
Montage: Standardlänge 50mm, 60mm (PVC / PP / PVDF & DN 250-300)
Verbindung: Zwischen Flanschen, nach DIN EN 1092-1, PN 6/10/16/25/40, Option: ASME B16.5,JIS B 2220, (weitere auf Anfrage)

Reed-Kontakte RK1 und RK2:
Der Schaltpunkt ist über den gesamten Messbereich einstellbar. Der Zeiger in der Anzeige aktiviert mithilfe eines Metallpaddels einen eingebauten induktiven Schalter. Der Schaltpunkt wird auf der Skala des Zifferblatts durch einen Index angezeigt. (Siehe Datenblatt)

Induktive Kontakte IK1 und IK2 (NAMUR) 2-Draht:
Die Kontakte sind über den gesamten Messbereich einstellbar. Es können maximal zwei (2) Kontakte angebracht werden. (Siehe Datenblatt)
IK1 1x bistabiler induktiver NO- oder NC-Kontakt, 2-Draht, NAMUR
IK2 2x bistabile induktive Kontakte NO oder NC, 2-Draht, NAMUR
Option Explosionsgeschützt, EX-Kennzeichnung Ex II 1G Ex ia IIC T4...T6 Ga

Induktive Kontakte IKS1 und IKS2 3-Draht:
IKS1 1x bistabiler induktiver NO- oder NC-Kontakt
IKS2 2x bistabile induktive Kontakte NO oder NC

4...20mA-Ausgang (EM-Modelle):
EX-Kennzeichnung EX II 2G Ex ia IIC T6...T1 Gb, (max. Ui = 30V, li = 130mA, Pi = 1W)

4...20mA-Ausgang + Zähler (EMZ-Modelle):
Der EMZ-Flusszähler in 2-Draht-Technik wird in Kombination mit dem EM-Elektrostromausgang verwendet. Eine LC-Anzeige zeigt den Wert
des Gesamtdurchflusses an und kann umgeschaltet werden, um den momentanen Durchfluss in 0...100% anzuzeigen.
Die EMZ hat zwei galvanisch getrennte Binärausgänge, die als Schaltausgang oder Impulsausgang konfiguriert werden können. Der Impulsausgang liefert für jedes angezeigte Zählerinkrement eine einstellbare Anzahl von Impulsen. Wenn die Spannung sinkt, findet eine automatische Sicherung statt. Wenn eine Anzeige mit Summierfunktion in potenziell explosiven Bereichen eingesetzt werden soll, muss sie an einen eigensicheren Stromkreis angeschlossen werden.

EX-Ausführung
Die folgenden Versionen sind auch in der EX-Ausführung erhältlich, die für die Zonen 1 und 2 der Gerätekategorien 2 und 3, Atmosphäre G, gemäß Richtlinie 2014/34 / EU zugelassen ist:
KFS Ex Mechanischer lokaler Indikator
KFS-IK1 Ex Mit 1x induktivem Grenzwertschalter *
KFS-IK2 Ex Mit 2x induktiven Grenzwertschaltern *
KFS-M40-EM Ex Mit 4...20mA-Ausgang *
KFS-M40-EMZ Ex Mit Summierung
(*) Anschluss nur mit eigensicheren Stromkreisen
