• Für Flüssigkeiten und Gase
• DN50 bis DN200, oder ¼" bis 2"
• Horizontaler oder vertikaler Einbau
• Ausgang 4...20mA, oder 0...10V
• 2 programmierbare Kontakte, NO oder NC
• Digitale LED-Anzeige (opt: abgesetzt)

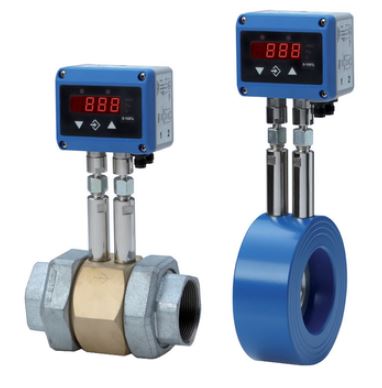

Diese Differenzdruck-Durchflussmesser werden zur Messung und Überwachung von Gas- und Flüssigkeitsströmen eingesetzt.

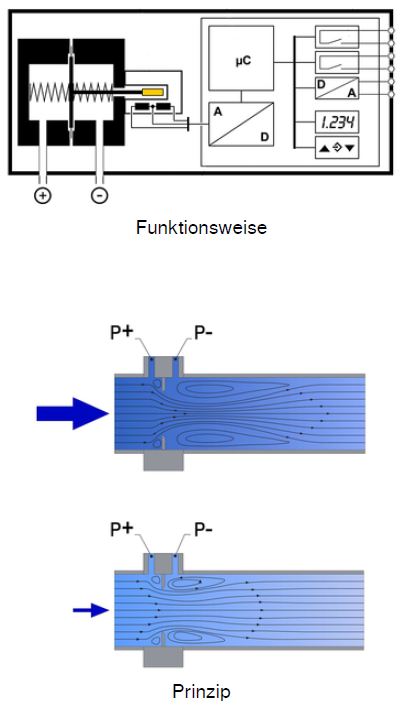

Das Gerät arbeitet nach dem Prinzip des Differenzdrucks, der proportional zum Quadrat des Volumenstroms durch die Rohrleitung ist. Die Durchflussmesser der Baureihe DDM bestehen aus einer Blende mit einer Öffnung, die in eine Armatur mit Flansch oder Verschraubung integriert ist.

Eine Detektorblende ist in das Gehäuse des EM-Senders integriert. Durch den Differenzdruck wird eine Kraft auf die Membran ausgeübt. Die resultierende Verschiebung wird über einen Kolben auf den induktiven Wegaufnehmer übertragen. Die Elektronik wertet diese Abweichung aus und wandelt sie in eine direkte Anzeige, einen Schaltzustand und ein Ausgangssignal um.

Die Zuverlässigkeit der Messung hängt davon ab, ob am Kontrollpunkt ein konstanter Durchfluss vorhanden ist. Die Beruhigungsstellen müssen aufwärts 6 x DN und abwärts 4 x DN betragen (DN = Nenndurchmesser des Rohrs).

Verschiedene Ausführungen in Stahl, Edelstahl oder Messing sind erhältlich:

DDM-DN Flansche nach DIN EN 1092-1
DDM-Gi Innengewinde nach DIN EN ISO 228
DDM-Ga Außengewinde nach DIN EN ISO 228
DDM-Rp Verschraubung nach DIN EN 10226-1 (ISO 7-1)

• Jedes BAMO Kirchner Instrument wird gemäß den geltenden CE-Vorschriften getestet.
• Die entsprechende Konformitätserklärung ist auf Anfrage erhältlich.
• Die aktuell gültige Fassung ist auf unserer Website verfügbar.
• Unser Kirchner Produktionszentrum ist nach DIN EN ISO 9001

Messprinzip: Differenzdruckanschluss an der Blende
Druckunterschied: Luft: 5...1000mbar; H₂O: 100...1000mbar
Umgebungstemperatur: -10...+70 °C
Ladungsverlust: Etwa 30 bis 60% des Druckunterschieds
Druckbeständigkeit: PN16
Temperatur des Mediums: Standard: -10...+70°C, max. 130°C (isolierte Leitung)
                                            Die Flüssigkeit darf nicht gefrieren.
                                            HT-Option über 130°C
Schutz: IP65, nach DIN EN 60529
Messgenauigkeit: 5% des Messbereichs

Verbindungen:
Zwischen Flanschen (DN): PN10 oder PN16 nach DIN EN 1092-1, Form A & B
Verbindungsstück (Rp): Zweiteilig - Zylindrisches Innengewinde DIN EN 10226-1 (ISO 7-1)
Gewinde (Gi): Zylindrisches Gewinde DIN EN ISO 228
Außengewinde (Ga): Zylindrisches gasdichtes Gewinde DIN EN ISO 228 T1

Werkstoffe:
DDM-EM-DN: Unterlegscheibe S355 (Option Edelstahl 1.4571)
                    Korrosionsschutz: Epoxid-Einbrennlackierung, Satinblau RAL 5017
                    Korrosionsklasse C2
                    Blendenplatte: Edelstahl 1.4571 (316Ti)
DDM-EM- Rp, Gi, Ga: Anschlüsse: Gusseisen, zinkbeschichtet für Rp
                              Blendenplatte: Messing
                              Dichtungen: NBR (Andere S/Dde)

Verbindung Blende / Indikator: Gerade Verschraubung G¼": Messing vernickelt, (1.4571 auf Anfrage)
                                                    Verschraubung G¼" / Ø8: Messing vernickelt, (1.4571 auf Anfrage)
                                                    Schneidring, Muttern: Verzinkter Stahl, (1.4571 auf Anfrage)
                                                    Abdichtung: Ring aus verzinktem Stahl mit NBR-Dichtung
EM-Indikator: Medienberührte Teile: FPM, NBR, Messing
                          NBR-Membran
                          Polyamid-Gehäuse PA 6.6

Nennspannung: 24 V AC/DC
Stromversorgung: 12...32 V AC/DC
Ausgangssignal: 0/4...20mA, oder 0...10V 3-Draht
Verbrauch: 2 VA / 2 W
Schutz: IP65 gemäß EN 60529
Elektrische Kontakte: 2 einfache NO/NC-Relais, 2A; 32V AC/DC; max. 64W / 64VA
Anzeige: 3,5-stellig, LED (4-stelliges LCD mit Hintergrundbeleuchtung)
Programmierung: Über Tasten an der Vorderseite, mit Konfigurationssperre durch Zugangspasswort
Filterung: 0,0...100sec
Bandbreite: Einstellung von Null, Anfang und Ende Ausgangssignal
                      Linear/Quadratwurzel/Zylinderbehälter/Tabelle 3 bis 30 Punkte
Signalausgang: Einstellbar innerhalb des Messbereichs - Max. Verhältnis 4:1
Stabilisierung von "0": 0...1/3 des Messbereichs
Korrektur von "0": ±1/3 des Messbereichs
Elektrischer Anschluss: Stromversorgung und Signal: M12-Stecker / 5-polig
                                       Relais: M12-Stecker / 4-polig
