TCL S50 Serie
Die TCL S50 Sonde ist für Anwendungen konzipiert, die eine hohe chemische Beständigkeit oder Temperatur erfordern.
- Überwachung am STEP-Ausgang
- Messung der Konzentration von Säuren und Basen (z. B. Natronlauge, Salpetersäure, Schwefelsäure ...)
- Überwachung der Qualität von chemischen Produkten in Tanks oder Leitungen
- Trennung der Mischphasen Produkt/Produkt
Die TCL S50 Sonde ist an Leitfähigkeitsmessungen von 0,2 μS/cm bis 2000 mS/cm angepasst. Sie funktioniert nach dem Prinzip der induktiven Messung, welche zahlreiche Vorteile bietet. Es gibt eine vollständige galvanische Trennung zwischen der Messung und dem Produkt. Die Sonde aus PEEK bietet eine exzellente chemische Widerstandsfähigkeit und damit eine lange Lebensdauer. Sie ist ebenso an eine Verwendung bei hohen Temperaturen bis zu 180°C angepasst.
Montage unter Wasser:
Die Sonde ist am Endstück eines Rohres von 500 bis 2000 mm befestigt und hat ein Befestigungssystem mit Flansch zur Auswahl.
Montage in Rohrleitungen:
Der Sensor wird in einem T-Stück mit DN50 montiert.

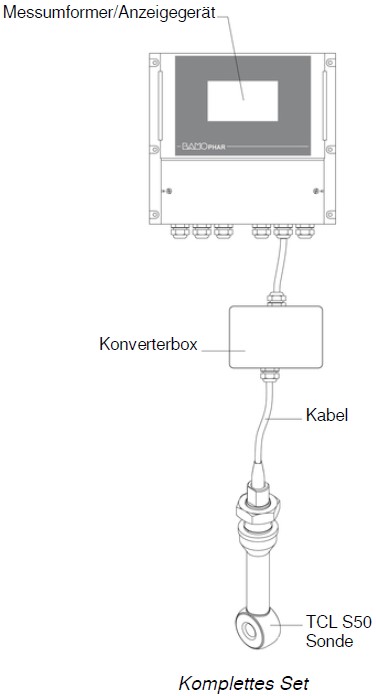

Ein vollständiges Set besteht aus den folgenden Einzelteilen:
- Eine induktive Leitfähigkeitssonde TCL S50 mit einem anpritzten Kabel.
- Ein System zur Fixierung für die Eintauch- oder Rohrleitungsmontage.
- Eine Konverterbox, die in der Fabrik kalibriert wird.
- Ein Messumformer des Typs BAMOPHAR TOR 364.
Messumformer / Anzeigegerät
Der BAMOPHAR 364 ist für die Serie der induktiven Sonden bestimmt. Die programmierbaren Messbereiche sind:
0- 2 mS /cm
0- 20 mS/cm
0- 200 mS /cm
0- 2000 mS /cm
Die Temperaturkompensation wird vom BAMOPHAR durchgeführt, der ein 4-20mA Ausgangswert der Messung liefert. Die Kalibrierung wird ab Werk durchgeführt, um eine schnelle und einfache Inbetriebnahme vor Ort zu ermöglichen.
Messbereich Leitfähigkeit: 0,2 μS/cm ... 2000 mS/cm
Zellkonstante: c = 1.98 cm⁻1
Sondenwerkstoff: PEEK
Prozessanschluss FPM
Gewindeanschluss G 3/4''
Umgebungstemperatur: -10...+70°C
Medientemperatur: -20...+180°C
Temperaturkompensation: Pt100 integriert (Klasse A nach IEC 60751)
Druck: Max. 20 Bar
Schutzart: IP 67; IP68 bei Montage auf Sensorhalter
Kabel: 5 Meter Standard (angespritzt)
