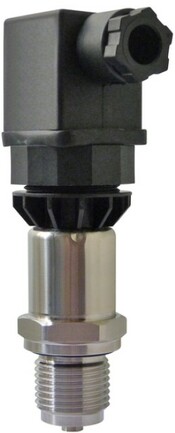

Drucksensor für Relativdruck
TP 805
Der Drucksensor dient zur Relativdruckmessung von Flüssigkeiten und Gasen.
Genauigkeit, Zuverlässigkeit, Korrosionsbeständigkeit und mechanische Belastbarkeit machen diesen Drucksensor zu einem geeigneten Produkt für die Druckmessung in einer Vielzahl von industriellen Anwendungen.
Der Druckmessumformer besteht aus einer piezoresistiven Keramikmesszelle, deren Membran in einem Edelstahlgehäuse gegen chemisch aggressive Medien montiert ist. Die verwendeten Materialien und die eingesetzte Technologie machen den Sensor besonders resistent gegen Vibrationen und mechanische Stöße.
Die Installation ist einfach und schnell. Der Druckmessumformer ist werkseitig auf seinen Messbereich eingestellt und kann vor Ort nicht verändert werden. Bei bestimmungsgemäßen Gebrauch ist das Gerät wartungsfrei.
Messbereich: 0...2,5 bis 0...25 bar relativ
Zulässiger Überdruck: 2,5x Messbereich
Genauigkeit: ±0,5% des Messbereichs
Beinhaltet: Nullpunkt, Skalenende, Linearität, Hysterese und Reproduzierbarkeit
Ansprechzeit: <2ms
Medientemperatur: -15...+125°C
Umgebungstemperatur: -30...+85°C
Temperaturdrift: ±0,2% des Messbereichs/10K, Prüftemperatur: 25°C
Ausgangssignal: 4...20 mA
Versorgungsspannung: 7...33V DC, 2-Leiter. Geschützt gegen Kurzschluss und Verpolung
Isolationsspannung: 500V DC
Schutzklasse: Klasse III
Elektrischer Anschluss: Steckverbinder DIN EN 175301-803-A, Kabel Ø6...8 mm
Schutzart: IP65 (Steckverbinder montiert)
Material:
Gehäuse und Prozessanschluss Edelstahl 1.4404 (316L)
Dichtung FPM
Messzelle Keramik Al₂O₃ (96%)
Steckverbinder Polyamid 50% GF UL 94 V-0
Montage:
Prozessanschluss G½" oder G¼"
Montageposition Vertikal (Messzelle nach unten - empfohlen)
Gewicht: 90g
Tests und Genehmigungen:
Elektromagnetische Verträglichkeit gemäß EN 61326-2-3
Erweiterter Schutz gemäß EN 50121-3-2
Stoßfestigkeit gemäß IEC 68-2-27 und IEC 68-2-29
Vibration gemäß IEC 68-2-6
CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen derzutreffenden EU-Richtlinien
