• Messumformer für Überfüllsicherungen und Leckageerkennungssysteme
• 2-Leiter Messkreis
• Relaisausgang mit potentialfreiem 2-fach Wechslerkontakt

Zum Anschluss eines Standgrenzschalters gemäß Wasserhaushaltsgesetz (WHG):
- MAXIMAT C...
- MAXIMAT VK...,
Leckagesonde (WHG):
- MAXIMAT LW C…, LW...
Sicherheitssonde:
- CAPSYTRON SFL...
oder eines Grenzwertschalters:
- MAXITOP…

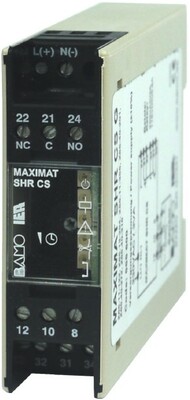

Der Messumformer MAXIMAT SHR CS wird als Spannungsversorgung, Strombandüberwachung und Alarmrelais eingesetzt.
Er dient in Verbindung mit den Standgrenzschaltern und Leckagesonden der Baureihen MAXIMAT VK..., MAXIMAT LW..., MAXIMAT C... und
Grenzwertschaltern MAXITOP… als Teil von Überfüllsicherungen und Leckageerkennungssystemen.

Versorgungsspannung 230V AC ±10%; 50...60Hz; optional 24V DC ±10%
Hinweis Gerät darf nur über eine in der Nähe befindliche elektrische Trennvorrichtung an die Versorgungsspannung angeschlossen werden.
Anschlussleistung ca. 3VA / ca. 3W
Umgebungstemperatur -20...+60°C
Gehäuse IP40, 22,5x75x110mm, für DIN-Hutschiene 35x7,5mm, DIN EN 50 022
Hinweis Berührungsschutz nach DIN EN 61010-1 ist nur bei Einbau in geschlossenen Schaltschrank/Gehäuse mit min. Schutzart IP54 gewährleistet!
Klemmen Schraubanschluss, Leitungsquerschnitt max. 2,5mm²
Relaisausgang potentialfreier 2-fach-Wechsler, max. 250V AC; max. 115V DC, max. 3A AC; 0,5A DC, min. Last 10mA bei 5V DC
Hinweis Kontakte sind nicht gegen Überlast gesichert, externe Schutzeinrichtung vorsehen!
Zeitverzögerung 0,3...3s einstellbar
Messkreis max. 300m, min. Adernquerschnitt 0,5mm²

Signalisierung
LED (grün) Betrieb
LED (grün) Relais angezogen
LED (rot) Füllalarm
LED (rot) Messkreis-Bruch
LED (rot) Messkreis-Schluss

CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen der
zutreffenden EU-Richtlinien
