• Bypass-Füllstandsanzeige
• Medienberührte Teile aus Kunststoff
• Kombinierbar mit Grenzwertschaltern oder kontinuierlicher Fernanzeige
• Preiswert
• Einfache Handhabung

Füllstandsregelung von:

• Brauchwasser
• Säuren und Laugen
• Aggressive Flüssigkeiten

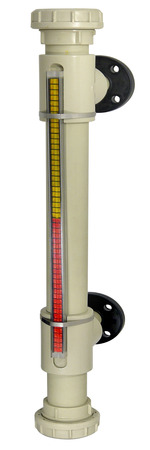

Bypass-Magnetklappenanzeiger kombinieren in einfacher Weise die optische Anzeige vor Ort mit einer Füllstand-Regelung oder -Messung.
Der Magnet im Schwimmer dreht bei steigendem Füllstand die Plättchen der Magnetklappenleiste von gelb nach rot.

Rohre, Armaturen und Schwimmer:
MAGTOP K2: PP
MAGTOP K3: PVDF

Flansche:
Losflansche DIN 2501 PN10,
PP mit Stahleinlage,
mit Bundbuchse für O-Ring
(Größen s. Typschlüssel)

Dichtungen: EPDM (Standard), optional VITON

Betriebstemperatur*:
MAGTOP K2: 0...+ 90°C*
MAGTOP K3: 0...+140°C*
*) abhängig vom Einsatzmedium
(s. Beständigkeitstabellen)

Betriebsdruck: max. 2,5bar (medien- und temperaturabhängig)

Mittenentfernung:
min. ME= 500mm
max. ME= 4000mm

Elektrische Ausrüstung (optional): Füllstand-Grenzwerte: Bistabile Schalter MAGTOP Snap...
