• Trübungsgrenzwerterfassung zum Einbau in Rohrleitungen
• Edelstahlausführung 316L
• Flanschanschluss für Rohrleitungen DN25 - DN125
• Rundrohrgewindeanschluss (Milchrohr) DN50 - DN100

In Verbindung mit Auswerteeinheit TURBISWITCH GS4 / GS5:

Durchbruch-Überwachung von:

• Filterpressen
• Ultrafiltration
• Umkehr-Osmose

Überwachung von:

• Zentrifugen / Separatoren
• Rücklaufkondensat gegen Produkteinbruch
• Prozesswasser / Abwasser

Trübung wird durch Partikel in einer Flüssigkeit verursacht.

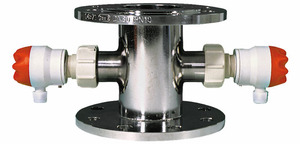

Dieser für den Einbau in Rohrleitungen konzipierte Messwertaufnehmer TURBISWITCH
GA1 misst die Trübung des durchfließenden Mediums optisch.
Dazu wird eine Durchlichtmessung angewandt bei der sich Sender und Empfänger
gegenüber stehen.
Die Absorption des gesendeten Lichts wird durch die Auswerteeinheit TURBISWITCH
GS4 / GS5 erfasst und der voreingestellte Grenzwert präzise überwacht.
Die messbaren Trübungswerte sind stark abhängig vom Prozessmedium und der
Nennweite des Messwertaufnehmers.
Die erfassbare Trübung liegt im Bereich von ca. 50 bis max. 10.000 FAU.

Eine Trübungskontrolleinheit besteht aus:
- Auswerteeinheit TURBISWITCH GS4/GS5
- Trübungsarmatur TURBISWITCH GA... mit montiertem Sender (TT-HDR) und Empfänger (TR-HDR)

Werkstoff: Edelstahl 316L

Prozessanschluss:
- beidseitiger Rundgewindeanschluss DIN 11851 (Milchrohr)
- beidseitiger Edelstahl-Flansch DIN 2633 PN10
- weitere Anschlüsse auf Anfrage möglich

Nennweite: DN25 - DN100 (genaue Angaben siehe Typschlüssel)
Betriebstemperatur: -10...+100°C (kurzzeitig +130°C)
max. Betriebsdruck: 10bar
Dichtringe: EPDM (weitere auf Anfrage)
Der Messwertaufnehmer wird komplett mit Sender (TT-HDR) und
Empfänger (TR-HDR) ausgeliefert..
Hinweis: Die Armatur ist nicht nach Aseptik-Standards konstruiert
