Manometer mit Edelstahlgehäuse
Serie 7110 – 7210
• Wasserdichtes Gehäuse, Edelstahl
• Befüllbar
• Ø 40, Ø 63, Ø 100 mm
• Anzeigebereiche -1 bis 1000 bar
• Genauigkeitsklasse 1 und 1,6 oder 2,5 je nach Nenngröße
• Messinganschluss: G ⅛", G ¼", G ½"

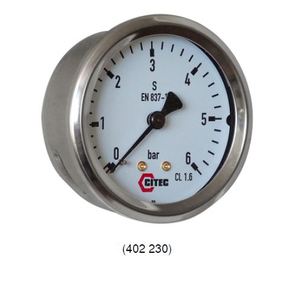

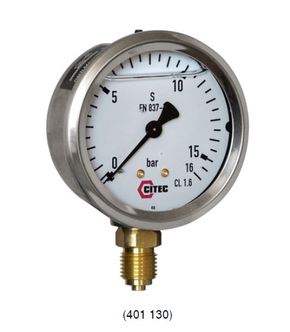

• Senkrechte oder hintere Montage
• Mit oder ohne Befestigungsrand
Allgemeine pneumatische oder hydraulische Anwendungen
Die Manometer aus Edelstahlgehäuse der Serie 7110-7210, trocken oder befüllbar,
sind besonders robust und eignen sich für verschiedene industrielle Umgebungen.
Anzeigebereich: Von -1 bis 1000 bar
Genauigkeitsklasse: Klasse 1 für Ø 100; Klasse 1,6 für Ø 63; Klasse 2,5 für Ø 40
Norm: Nach EN 837-1
Messelement: ≤ 40 bar: Kreisförmiger Bronzerohr; ≥ 60 bar: Bronze-Spiralrohr
Zeigerwerk: Messing
Gehäuse: Edelstahl AISI 304; Gehäuselünette Edelstahl AISI 304, gefasst auf Gehäuse; Befestigungsrand AISI 304; Sichtscheibe Acrylglas
Prozessanschluss: Messing + Drosselschraube
Gewinde: G⅛", G¼" oder G½", nach NG
Zifferblatt: Weiß lackiertes Aluminium, schwarze Zahlen und Striche
Skalierung: bar
Schutzklasse: IP 65
Füllflüssigkeit: Glyzerin
|
Temperatur |
Trocken |
Glyzerin |
|
Umgebung |
-25...+60 °C |
-10...+60 °C |
|
Medium |
-20...+60 °C |
-10...+60 °C |
CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EU-Richtlinien.
