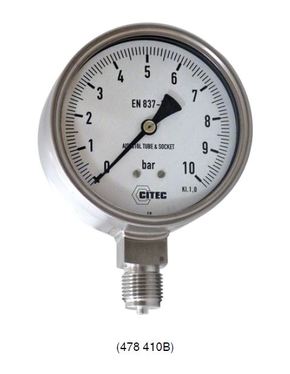

Edelstahl Rohrfedermanometer
Serie 7870B – 7970B
• Edelstahl 316L
• Mit/Ohne Gehäusefüllung
• Ø 63, Ø 100, Ø 160 mm
• Anzeigebereiche -1 bis 1000 bar
• Neukalibrierbar
• Genauigkeitsklasse 1 und 1,6 je nach Nenngröße
• Edelstahlanschluss ¼" oder ½"
• Senkrechte oder hintere Montage
• Mit oder ohne Befestigungsrand
Für aggressive Umgebungen und korrosive oder spezielle Flüssigkeiten in der Chemischen, Petrochemischen, Pharmazeutischen und Lebensmittelindustrie
Die Manometer der Serie 7870B - 7970B, die in wasserdichten und befüllbaren Gehäusen erhältlich sind, werden zur Montage mit Membrandruckmittler und elektrischen Kontakten verwendet.
Anzeigebereich: Von -1 bis 1000 bar
Genauigkeitsklasse: Klasse 1 für Ø 100 und Ø 160, Klasse 1,6 für Ø 63
Norm: Nach EN 837-1
Messelement: ≤ 40 bar: Kreisform Rohrfeder aus Edelstahl AISI 316, Argon-Schweißung;
≥ 60 bar: Schraubenform Rohrfeder aus Edelstahl AISI 316, Argon-Schweißung
Zeigerwerk: Edelstahl
Gehäuse: Edelstahl AISI 304, mit Entlastungsöffnung
Zeiger: Aluminium, schwarz
Ring: Edelstahl AISI 304, Bajonettverschluss
Sichtscheibe: Sicherheitsglas
Prozessanschluss: Edelstahl AISI 316, am Gehäuse angeschweißt G¼" oder G½" je nach Ø
Zifferblatt: Weiß lackiertes Aluminium, schwarze Zahlen und Striche
Skalierung: bar oder PSI
Schutzklasse: IP 65
Füllflüssigkeit: Glyzerin
|
Temperatur |
Trocken |
Glyzerin |
|
Umgebung |
-40…+100 °C |
-20…+80 °C |
|
Medium |
-40...+200 °C |
-20...+70 °C |
CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EU-Richtlinien.
